玉米連續真空包裝機電氣原理圖繪制原則

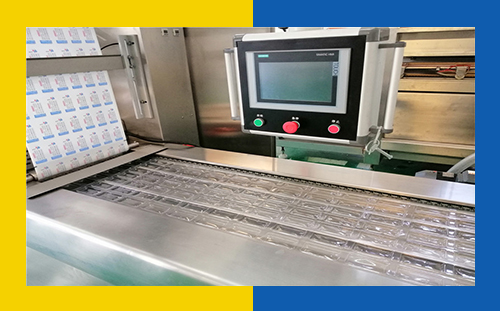

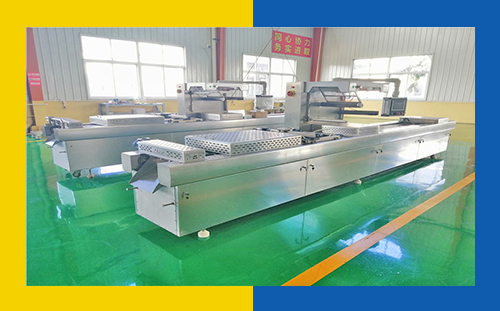

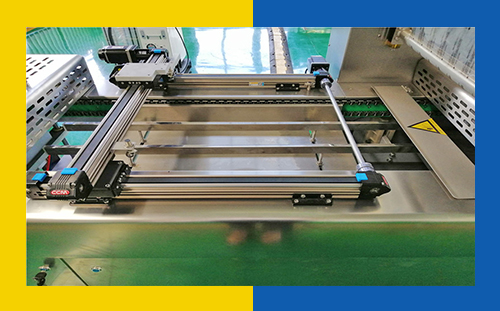

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機常用的電氣控制線路圖有電氣原理圖、電氣布置圖與安裝接線圖,電氣原理圖是表示系統、分系統、成套裝置、設備等實際電路以及各電氣元器件中導線的連接關系和工作原理的圖。繪制電氣原理圖時不必考慮其組成項目的實體尺寸、形狀或位置。電氣原理圖為了解電路的作用、編制接線文件、測試、查找故障、安裝和維修提供了必要的信息。

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖結構簡單,層次分明,關系明確,適用于分析研究電路的工作原理,并且作為其它電氣圖的依據,在設計部門和生產現場獲得了廣泛的應用。繪制電氣原理圖的原則主要有以下幾個方面：

一、電氣原理圖的繪制標準

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖中所有的元器件都應采用國家統一規定的圖形符號和文字符號。

二、電氣原理圖的組成

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖由主電路和輔助電路組成。主電路是從電源到電動機的電路,其中有轉換開關、熔斷器、接觸器主觸頭、熱繼電器發熱元器件與電動機等。主電路用粗線繪制在電氣原理圖的左側或上方。輔助電路包括控制電路、照明電路、信號電路及保護電路等。它們由繼電器、接觸器的電磁線圈,繼電器、接觸器的輔助觸頭,控制按鈕,其它控制元器件觸頭、熔斷器、信號燈及控制開關等組成,用細實線繪制在電氣原理圖的右側或下方。

三、電源線的畫法

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖中直流電源用水平線畫出,一般直流電源的正向電壓畫在電氣原理圖的上方,負相電壓畫在電氣原理圖的下方。三相交流電源線集中水平畫在電氣原理圖的上方,相序自上而下按照L1、L2、L3排列,中性線(N線)和保護接地線(PE線)排在相線之下。主電路垂直于電源線畫出,控制電路與信號電路垂直于兩條水平電源線之間畫出。耗電元器件(如接觸器、繼電器的線圈、電磁鐵線圈、照明燈、信號燈等)直接與下方的水平電源線相接,控制觸頭接在上方的水平電源線與耗電元器件之間。

四、電氣原理圖中電氣元器件的畫法

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖中的各電氣元器件均不畫實際的外形圖,只是畫出其帶電部件,同一電氣元器件上的不同帶電部件是按電路中的連接關系畫出的,但需要按國家標準規定的圖形符號畫出,并且用同一文字符號標明。對于幾個同類電器,在表示名稱的文字符號之后加上數字序號,以示區別。

五、電氣原理圖中電氣觸頭的畫法

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖中各元器件觸頭狀態均按沒有外力作用時或未通電時觸頭的自然狀態畫出,接觸器、電磁式繼電器按電磁線圈未通電時的觸頭狀態畫出:對于控制按鈕、行程開關的觸頭按不受外力作用時的狀態畫出:對于斷路器和開關電器觸頭按斷開狀態畫出。當電氣觸頭的圖形符號垂直放置時,以“左開右閉”的原則繪制,即垂線左側的觸頭為常開觸頭,垂線右側的觸頭為常閉觸頭:當符號為水平放置時,以“上閉下開”的原則繪制,即在水平線上方的觸頭為常閉觸頭,水平線下方的觸頭為常開觸頭。

六、電氣原理圖的布局

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖按功能布置,即同一功能的電氣元器件集中在一起,盡可能按動作順序從上到下或從左到右的原則繪制。

七、線路連接點、交叉點的繪制

玉米連續真空包裝機電氣原理圖繪制原則。在玉米連續真空包裝機電路圖中,對于需要測試和拆接的外部引線的端子,采用“空心圓”表示;有直接電聯系的導線連接點,用“實心圓”表示:無直接電聯系的導線交叉點不畫黑圓點。在電氣原理圖中要盡量避免線條的交叉。

八、電氣原理圖的繪制要求

玉米連續真空包裝機電氣原理圖繪制原則。玉米連續真空包裝機電氣原理圖的繪制要層次分明,各電器元器件及觸頭的安排要合理,既要做到所用元器件、觸頭較少,耗能也較少,又要保證電路運行可靠,節省連接導線及安裝、維修方便。
