拉伸膜包裝機PLC組成

拉伸膜包裝機PLC組成。PLC在拉伸膜真空包裝機中起到了一個主控制的作用，拉伸膜包裝機可編程控制電器種類繁多,但其基本結構和工作原理相同,可編程控制電器的功能結構區由存儲器、CPU、和輸入輸出模塊三部分組成。

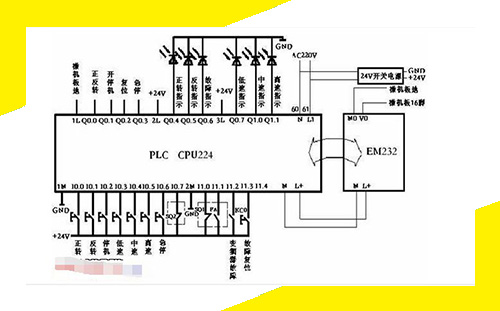

一、拉伸膜包裝機PLC組成之存儲器

拉伸膜包裝機PLC的各部分功能。在拉伸膜真空包裝機PLC中使用兩種類型的存儲器:一種是只讀類型的存儲器,如 EPROM和 EEPROM,另一種是可讀寫的隨機存儲器RAM,PLC的存儲器分為5個區域。

程序存儲器ROM、系統存儲器RAM、I/O狀態存儲器RAM、數據存儲器RAM、用戶存儲器RAM/EPROM/ EEPROM。

1、拉伸膜包裝機數據存儲器屬于隨機存儲器,主要用于數據處理功能,為計數器、定時器、算術計算和過程參數提供數據存儲。有的廠家將數據存儲器細分為固定數據存儲器和可變數據存儲器。

2、拉伸膜包裝機I/O狀態存儲器屬于隨機存儲器,用于存儲I/O裝置的狀態信息,每個輸入模塊和輸出模塊都在I/O映像表中分配一個地址,而且這個地址是不可改變的。

3、拉伸膜包裝機系統存儲器屬于隨機存儲器(RAM),主要用于存儲中間計算結果和數據、系統管理,有的PLC廠家用系統存儲器存儲一些系統信息如錯誤代碼等,系統存儲器不對用戶使用。

4、拉伸膜包裝機程序存儲器的類型是只讀存儲器(ROM）PLC的操作系統存放在其中,程序由制造商固化,通常不能修改。

存儲器中的程序負責解釋和編譯用戶編寫的程序、監控I/O接口的狀態、對PLC進行自診斷、掃描PLC中的程序等。

5、拉伸膜包裝機用戶存儲器的類型可以是隨機存儲器、可擦除存儲器( EPROM)和電擦除存儲器( EEPROM),有的PLC還可以使用 Flash ROM(閃速存儲器)。用戶編程存儲器主要用于存放用戶編寫的程序。

拉伸膜包裝機只讀存儲器可以用來存放系統程序,PLC斷電后再上電,系統內容不變且重新執行。只讀存儲器也可用來固化用戶程序和一些重要參數,以免因偶然操作失誤而造成程序和數據的破壞或丟失,隨機存儲器中一般存放用戶程序和系統參數。

當PLC處于編程工作時,CPU從RAM中取指令并執行。用戶程序執行過程中產生的中間結果也在RAM中暫時存放,RAM通常由CMOS型集成電路,功耗小,但斷電時內容消失,所以一般使用大電容或后備鋰電池,以保證掉電后PLC的內容在一定時間內不丟失。

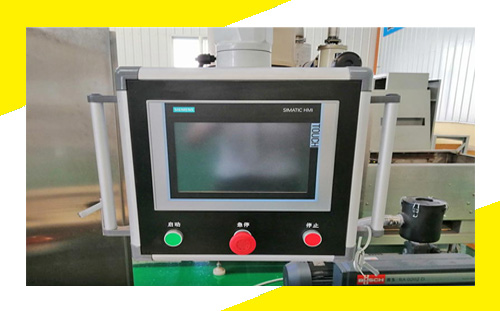

二、拉伸膜包裝機PLC組成之CPU

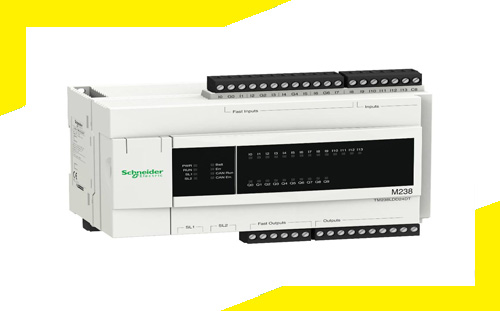

拉伸膜包裝機CPU的功能是完成拉伸膜包裝機PLC內所有的控制和監視操作。拉伸膜包裝機CPU一般由控制電器、運算和寄存器組成。

CPU通過數據總線、地址總線和控制總線與存儲器、輸入輸出接口電路連接。
