拉伸膜包裝機電壓保護

拉伸膜包裝機電壓保護。作為全自動真空包裝機之一的拉伸膜包裝機來說，其內部的電機或者電器元件都是在一定的額定電壓下工作,電壓過高、過低或者工作過程中人為素的突然斷電,都可能造成生產設備的損壞或者人員的傷亡,因此在電氣控制線路設計中,應根據實際要求設置失壓保護、過電壓保護及欠電壓保護。

1.拉伸膜包裝機電壓保護之零電壓、欠電壓保護

拉伸膜包裝機電壓保護。拉伸膜真空包裝機在工作時若發生電網突然停電,則電動機將停轉,生產機械運動部件也隨之停止運轉。一般情況下操作人員不可能及時拉開電源開關,如果不采取措施,當拉伸膜真空包裝機電源電壓恢復正常時,電動機便會自行啟動,很可能造成操作人員和設備事故,并引起電網過電流和瞬間網絡電壓下降。因此需要采取零電壓保護措施。

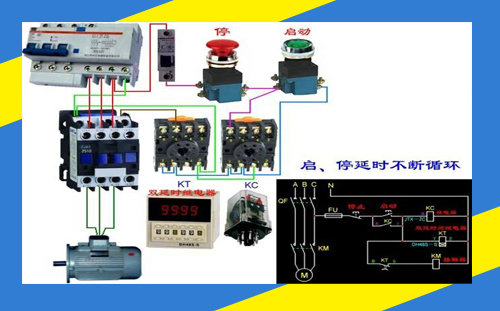

在拉伸膜真空包裝機電氣控制線路中,用接觸器和中間繼電器進行零電壓保護。當電網停電時,接觸器和中間繼電器電流消失,觸頭復位,切斷主電路和控制電路電源。

當拉伸膜包裝機電源電壓恢復正常時,若不重新按下啟動按鈕,則電動機不會自行啟動,實現了零電壓保護當電網電壓降低時,電動機便在欠電壓下運行,電動機轉速下降,定子繞組電流增加。因為電流增加的幅度尚不足以使熔斷器和熱繼電器動作,所以這兩種電器起不到保護作用,如果不采取保護措施,隨著時間延長會使電動機過熱損壞。

另一方面,欠電壓將引起一些電器釋放,使電路不能正常工作,也可能導致人身、設備事故。因此應避免電動機在欠電壓下運行。

實際欠電壓保護的電器是接觸器和電磁式電壓繼電器。在拉伸膜包裝機電氣控制線路中,只有少數線路專門裝設了電磁式電壓繼電器以起欠電壓保護作用,而大多數控制線路由于接觸器已兼存欠電壓保護功能,所以不必再加設欠電壓保護電器,一般當電網電壓降低到額定電壓的百分之八十五以下時,接觸器或電壓繼電器動作,切斷主電路和控制電路電源,使電動機停轉。

2.拉伸膜包裝機電壓保護之過電壓保護

拉伸膜包裝機電壓保護。電磁鐵、電磁吸盤等大電感負載及直流電磁機構、直流繼電器等在通、斷電時會產生較高的感應電動勢,將使電磁線圈絕緣擊穿而損壞。因此需要采用過電壓保護措施。通常對于拉伸膜包裝機交流回路,在線圈兩端并聯一個電阻和電容,而對于直流回路,則在線圈兩端并聯一個二級管,以形成一個放電回路,實現過電壓的保護。
