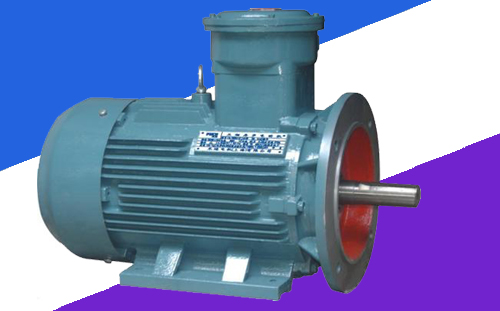

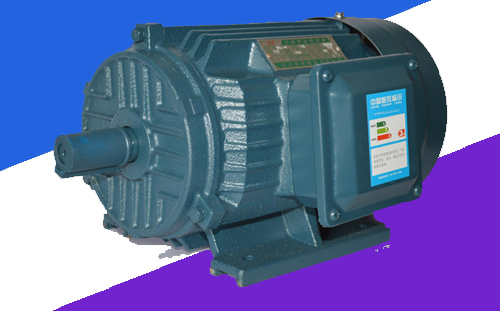

拉伸膜包裝機三相異步電動機的制動控制方式

拉伸膜包裝機三相異步電動機的制動控制方式。拉伸膜包裝機三相異步電動機的制動方法分為機械制動和電氣制動。其中,電氣制動又有3種制動方式反接制動、能耗制動和發電制動。

一、拉伸膜包裝機三相異步電動機的制動控制方式之機械制動

拉伸膜真空包裝機機械制動就是利用機械裝置使電動機在斷電后迅速停轉的一種方法,其制動過程是,合上電源開關Qs,當SB1按鈕按下時接觸器KMI帶電,電磁抱閘線圈帶電,閘瓦松開,接著接觸器KM2帶電,電動機開始運轉當按下SB2按鈕時,KM和KM2都斷電,電磁抱閘的閘瓦在彈力的作用下抱緊閘輪,實施機械制動。

二、拉伸膜包裝機三相異步電動機的制動控制方式之反接制動

1、拉伸膜包裝機電源反接制動的原理

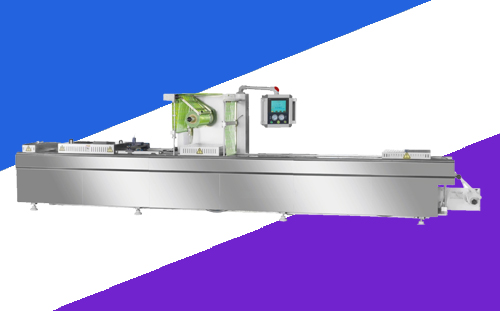

全自動拉伸膜包裝機如果正常運行時異步電動機三相電源的相序突然改變,即電源反接,這就改變了旋轉磁場的方向,產生一個反向的電磁轉矩使電動機迅速停止,電源反接的制動方式又分為單向反接制動和雙向反接制動。

2、拉伸膜包裝機單向反接制動線路圖

拉伸膜真空包裝機單向反接制動線路速度繼電器KS和電動機同軸安裝,電動機的速度在rmin時,其觸頭動作,當電動機的速度在10min時,其觸頭復原,全自動真空包裝機具體制動過程是,合上電源開關Qs,當按下按團SB1時,接觸器KM1的線圈得電,KMI的常開觸頭自鎖,電動機正轉,速度繼電器KS的常開觸頭閉合,為制動作準備:當按下SB2按鈕時,接觸KM的線圈斷電,問時拔觸器KM2的線圈得電,反向磁場產生一個制動轉矩,電動機的速度迅述降低,當轉速低于10m如m時,拉伸膜包裝機速度繼電器的常開觸頭斷開,接觸器KM2的線圈斷電,反接制動完成,電動機自行停車。

由于拉伸膜包裝機反接制動時電流很大,因此鼠籠式電動機常在定子電路中串接電阻:線繞式電動機則在轉子電路中串接電阻,反接制動的控制可以不用速度繼電器,而改用時間繼電器。

3、拉伸膜包裝機反接制動電阻估算

當電源的電壓為380V時,若要反接制動電流IZ=1/2IST時,則三相電路中每相應串入的反接制動電阻RZ用相關公式估算。

三、拉伸膜包裝機三相異步電動機的制動控制方式之自勵發電-短接制動

自勵發電一短接制動線路。當按下SB2按鈕時,接觸器KM斷開,接觸器KM2接通電源,接觸器的常開觸頭自鎖,與此同時,時間繼電器的線圈得電,L1和L2兩相繞組短接制動,L3繞組自勵發電制動,延時一段時間后制動完成,時間繼電器的常閉觸頭切斷,整個控制回路斷電。

自勵發電一短接制動采用一相自勵發電制動、兩相短接制動,既發揮了自勵發電制動效果好的優點,又發揮了短接制動線路簡單的優點。這種制動方式適用于較小的三相鼠籠異步電動機。

四、拉伸膜包裝機三相異步電動機的制動控制方式之電容-電磁制動

拉伸膜包裝機電容電磁制動線路。當按下停止按鈕SB2時,KM1的線圈失電,其常閉輔助觸頭閉合,電容接入定子繞組進行電容制動。同時,SB2的常開觸頭閉合,使得時間繼電器KT的線圈得電,其常開觸頭閉合,制動接觸器的接觸器KM2獲電動作,其主觸頭閉合,將電動機的三相繞組短接成電磁制動,使得電動機迅速減速,制動完成后KT斷開。
